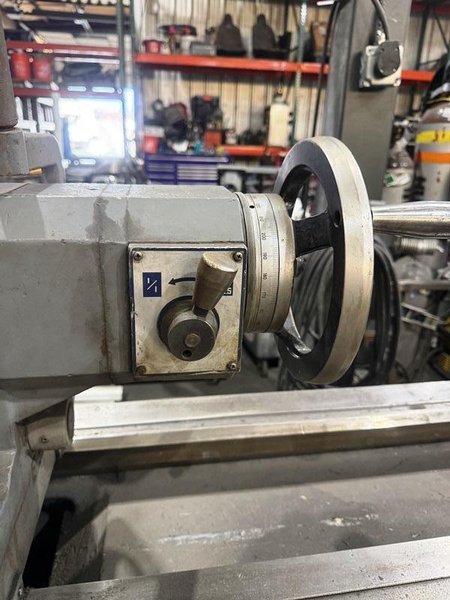

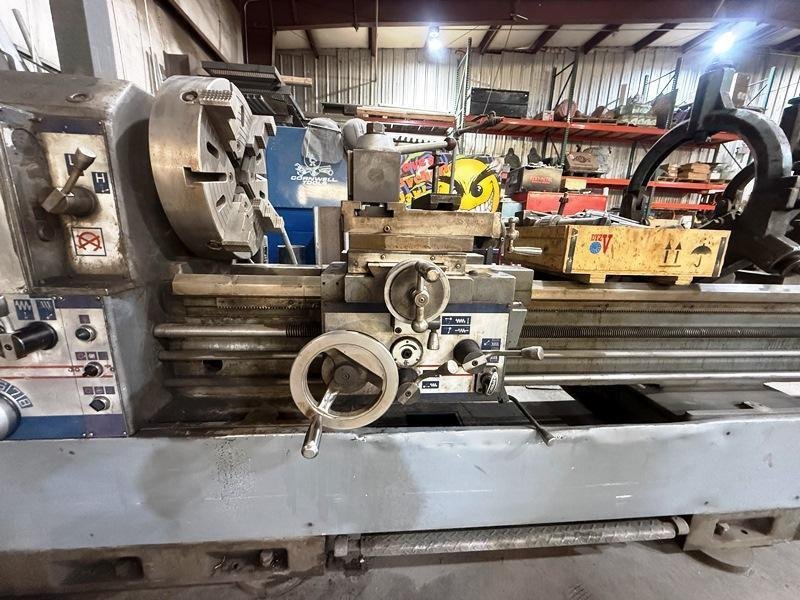

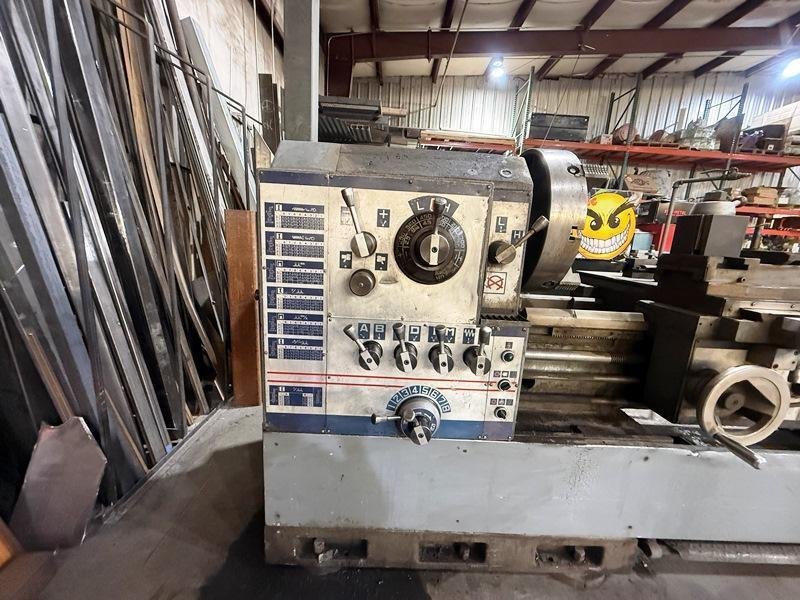

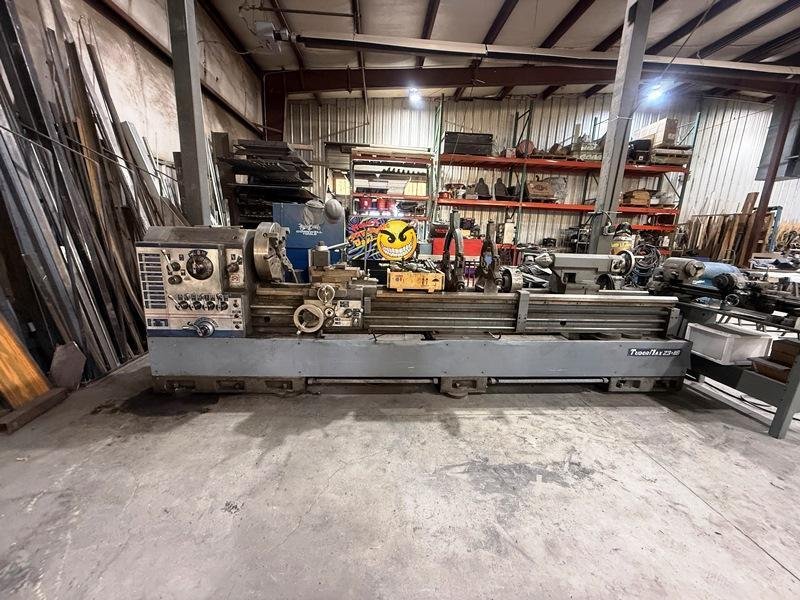

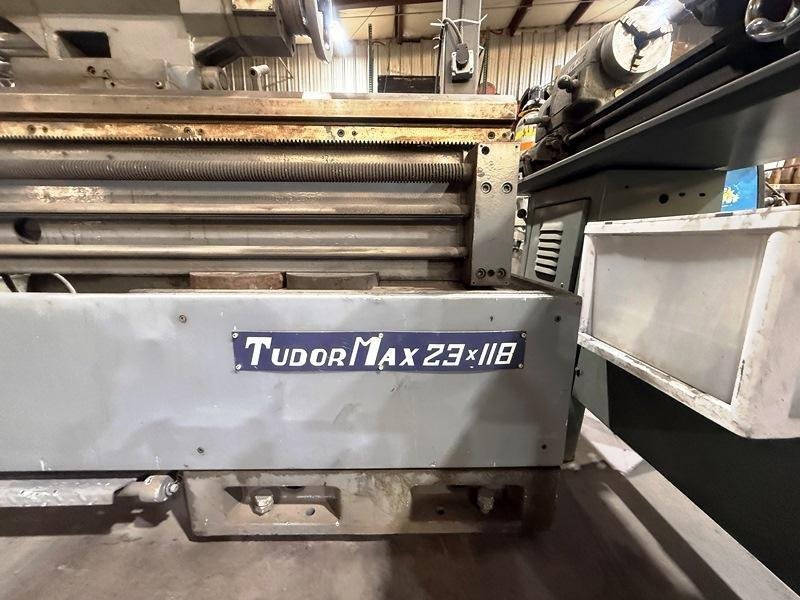

23" X 118" TUDA TUDORMAX GAP BED GEARED HEAD LATHE

23" X 118" TUDA TUDORMAX GAP BED GEARED HEAD LATHE

New 1977

Motor Driven with 10 HP, 3-Phase, 60 Cycle, AC Motor & Controls

EQUIPPED WITH:
24" 4-Jaw Chuck
12" 4-Jaw Chuck

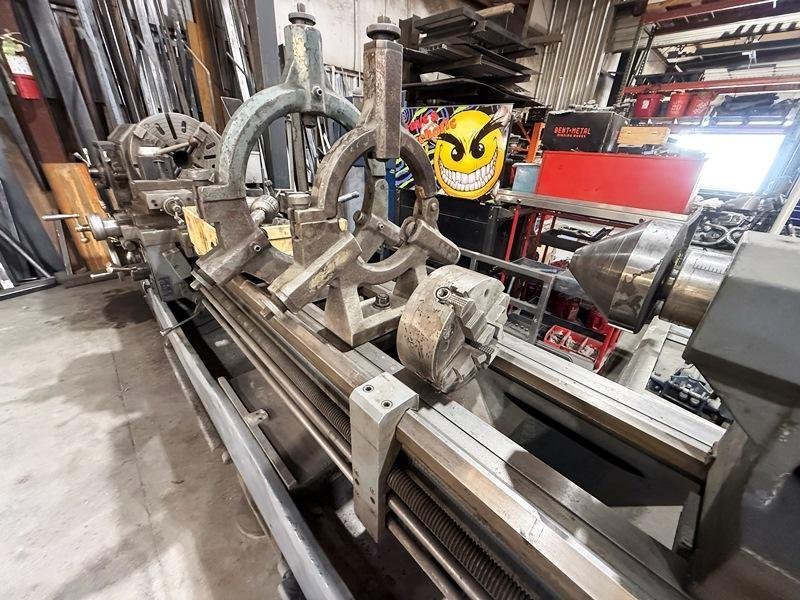

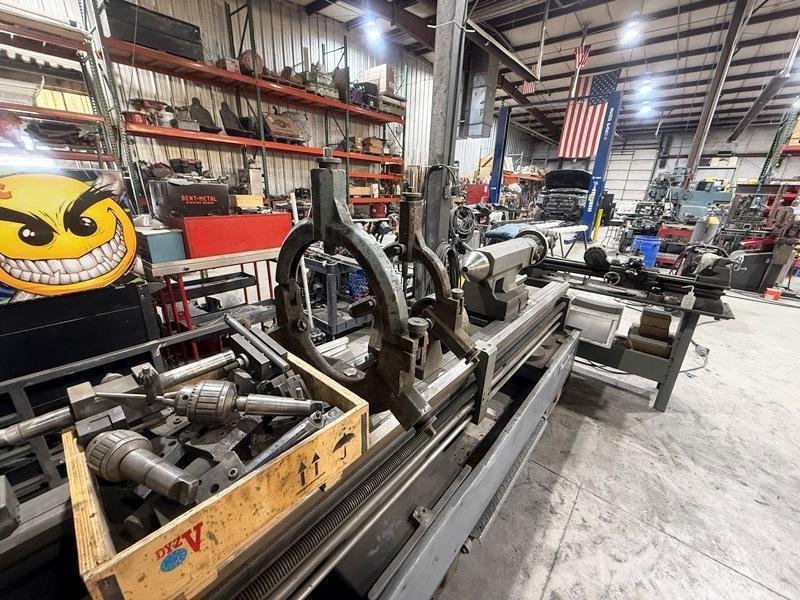

(2) Steady Rests
Taper Attachement

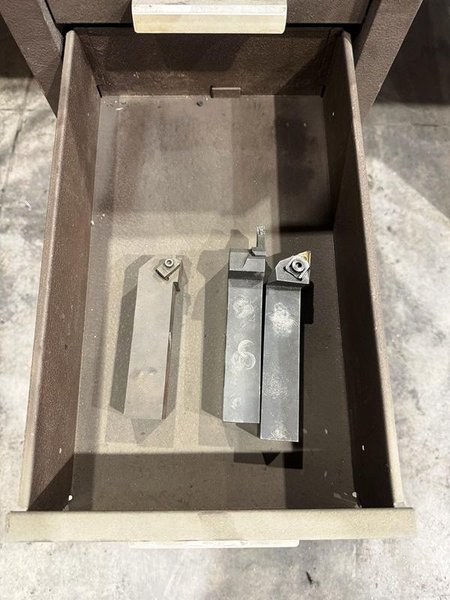

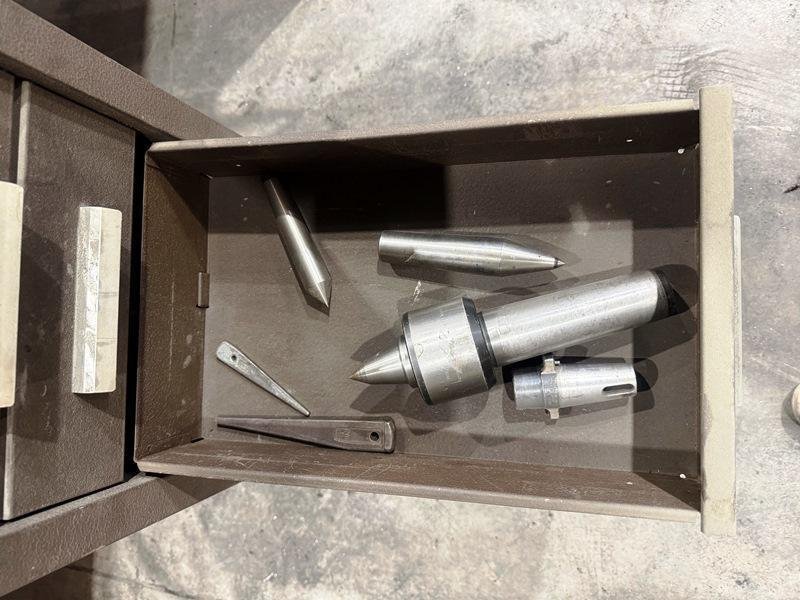

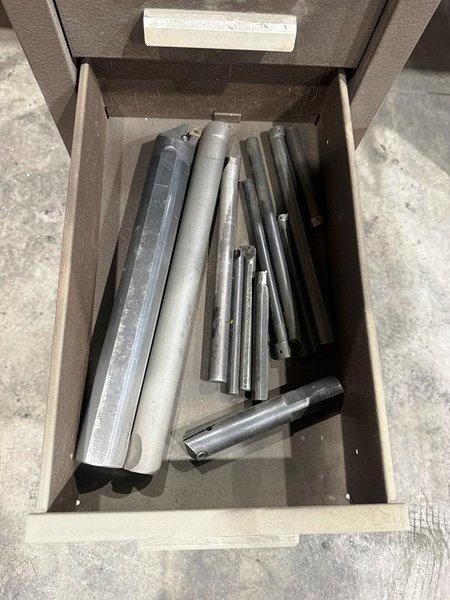

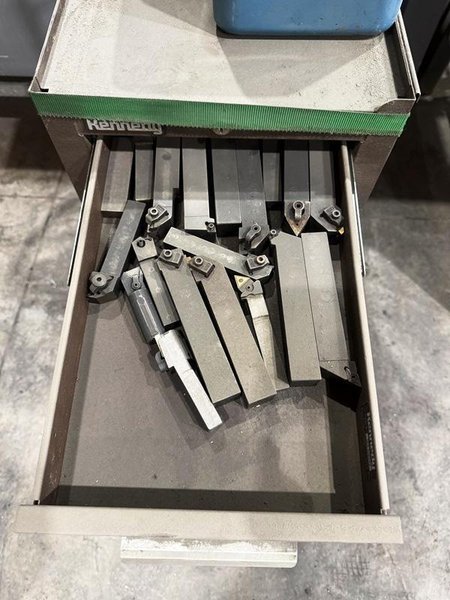

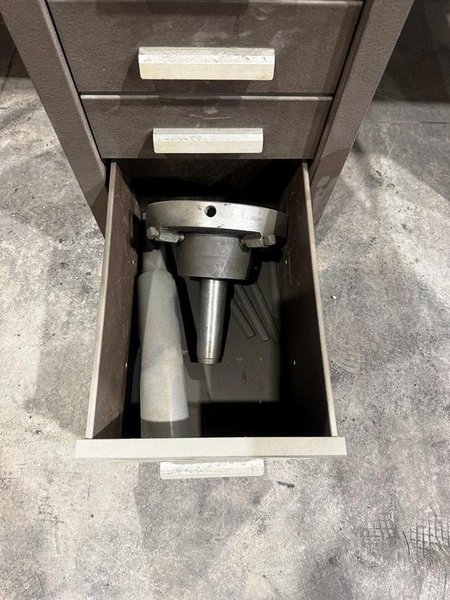

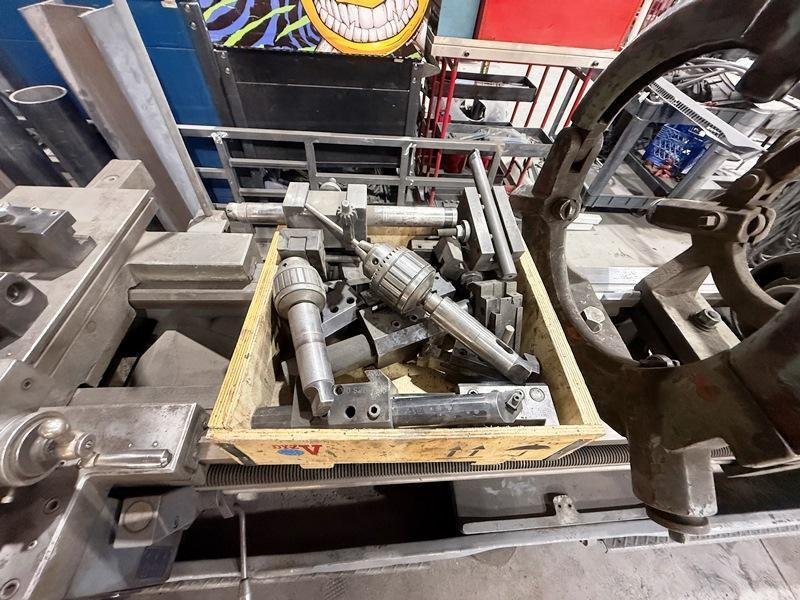

Misc. Tooling

SPECIFICATIONS:
Swing Over Bed                                            23"
Swing Over Cross Slide                                 14"
Swing in Gap                                                 30"
Distance Between Centers                             118"
Spindle Nose                                                  A1-8
Spindle Taper                                                  5 MT
Spindle Bore                                                   3-1/8"
Spindle Speeds                                (12)        21 -1500 RPM
Feeds                                               (32)         2 - 28 TPI
Metric                                              (27)         1 - 14 mm
Diametrical Pitches                                         4" - 56"
Modular Pitches                                             0.5 tp 7 mm
Cross Feeds                                                    0.085 - 0.538 mm/rev.
Cross Slide Travel                                          9"
Tailstock Spindle Travel                                  6"
Tailstock Quill Taper                                       5 MT
Transverse Travel of Tool Post                         12"
Longitudinal Travel of Tool Post                        7"
Approx. Dimensions                                       160" x 48" x 65" H
Approx. Weight                                             10,000 Lbs.
