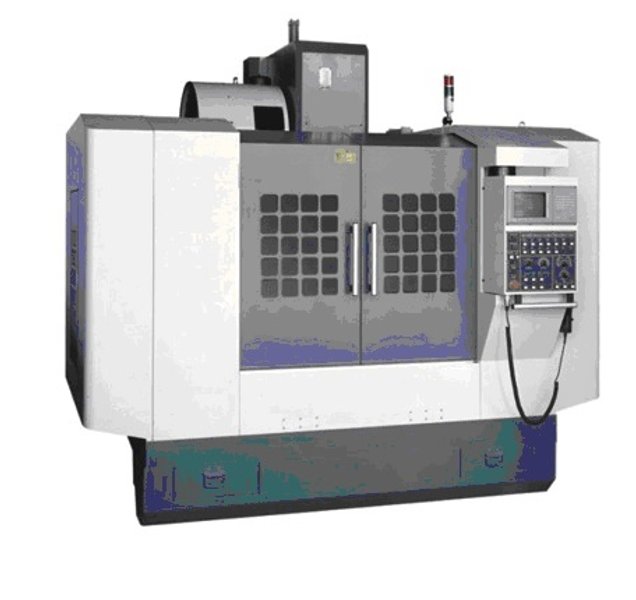

KENT USA KVR-3618 LINEAR GUIDE WAY VERTICAL MACHINING CENTER - NEW
STANDARD EQUIPMENT
- 15/20 hp Fanuc Spindle Motor
- Fanuc “i” Series High Torque Dual Wound High/Low Spindle Motor
- 10,000 rpm High Performance Spindle – CAT 40 w/Spindle Chiller
- Travel X, Y, Z-axis: 51” x 25” x 24”
- ¨Fanuc 0i-MD Control w/10.4” LCD Color Monitor & Tool Path Graphics
- ¨Fanuc Data Server & Ethernet
- ¨Fanuc AICC-NANO High Speed Contour Control
- ¨400 Work Offsets
- ¨48 Work Coordinates
- ¨400 Registered Part Program Storage
- ¨Fanuc Macro “B” w/High Speed Skip Function
- ¨Spare “M” Functions
- ¨Fanuc Auto-Measure System (X, Y, Z)
- ¨Two Gigabyte Flash Drive
- ¨Remote Jog Handle
- ¨Fanuc Digital Drive System
- ¨Electrical Cabinet Heat Exchanger
- ¨24+1 Automatic Tool Changer, Side Mount Type w/ Sure-Trak® System
- ¨2 Gallon ATC Reserve Air Tank
- ¨SMART® Automatic Lubrication System
- ¨Coolant System w/Adjustable Nozzles For Spindle
- ¨Extra Large Roll Out Coolant Tank, 66 Gallons
- ¨Chip Flushing Nozzles At Rear Of Chip Pan
- ¨Auger Type Chip Conveyor
- ¨Full Metal Enclosure, w/Removable Side Doors
- ¨CE Rated Electrics
- ¨Halogen Work Light
- ¨Rigid Tapping
- ¨Manual Guide i Computer Assist Programming
- ¨Heavy Duty, Extra Wide “Roller Type” Linear Guide Ways w/Six Carrier Blocks
- ¨Certified MEEHANITE Casting
- ¨C-3 Grade Precision Ball Screws
- ¨Three Color Machine Status Beacon Light
- ¨Front Mount Spray & Air Guns
OPTIONAL ACCESSORIES
Coolant Surround Spindle
32 Tool, Side Mount ATC
Coolant Through Spindle, 15 Bar
Belt Type Chip Conveyor & Chip Cart
Renishaw TS-27R Tool Setter
Oil Mist Collector
4th Axis, CNC 200R, Motor, Driver & 8” Rotary Table
4th Axis, CNC 250R Motor, Driver & 10” Rotary Table
Transformer (380v/400v) *
SPECIFICATIONS
Table Size
|
57.08" x 24.40"
|
Max. Load On Table
|
2204 Lbs
|
T-Slots |
5 x .708" x 4.921"
|
Table Top To Floor
|
38.78" |
Travels |
|
X-Axis
|
51.18" |
Y-Axis
|
25.19" |
Z-Axis
|
24.4" |
Spindle Nose To Table Surface
|
5.9"- 31.10"
|
Spindle Center To Column
|
27.08"
|
Spindle Taper
|
Cat 40
|
Drive Motor
|
15/20 HP
|
Feed Motors
|
5.3 HP
|
Max. Speed
|
10,000 RPM
|
Drive System
|
Belt |
Transmission Type
|
High Torque, Dual Wound, High/Low
|
Tool Changer
|
24+1 |
ATC Type
|
Dual Arm, Side Mount
|
Max. Tool Weight
|
15.4 Lbs
|
Selection Method
|
Random |
Rapid Traverse
|
|
X & Y Axes
|
787 IPM
|
Z-Axis
|
472 IPM
|
Ways |
Linear, Roller Type
|
Positioning & Repeatability Accuracy
|
±0.00019" |
Approx. Weight
|
18,000 Lbs
|
Approx. Dimensions
|
161" x 125" x 117"
|
Power Requirements
|
100 AMP @ 220 Volts
|
|
