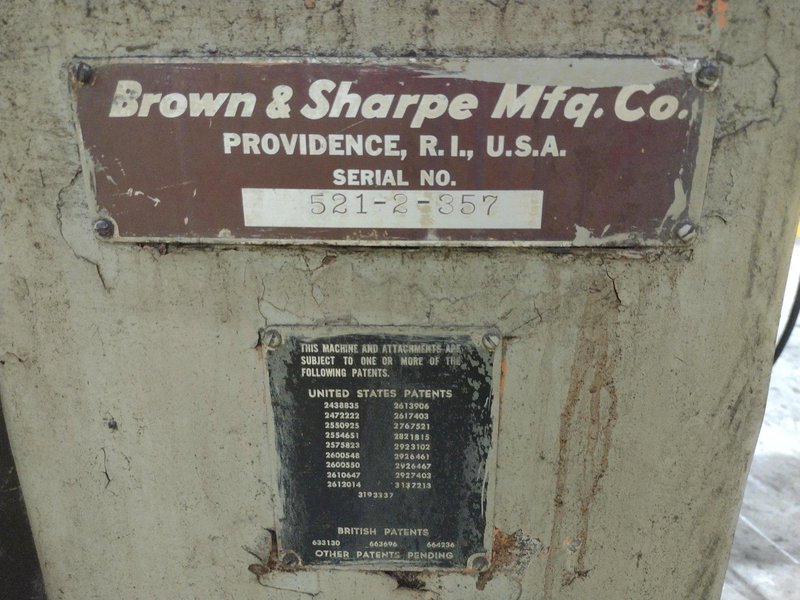

SERIAL ...................................... 521-2-37
NOMINAL SWING ............................... 14"
DISTANCE BETWEEN CENTERS, NOMINAL ........... 30"

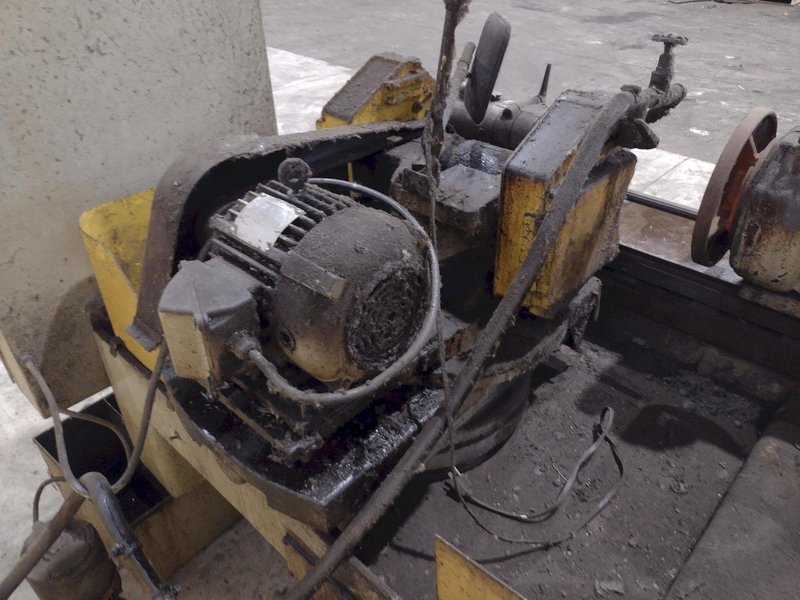

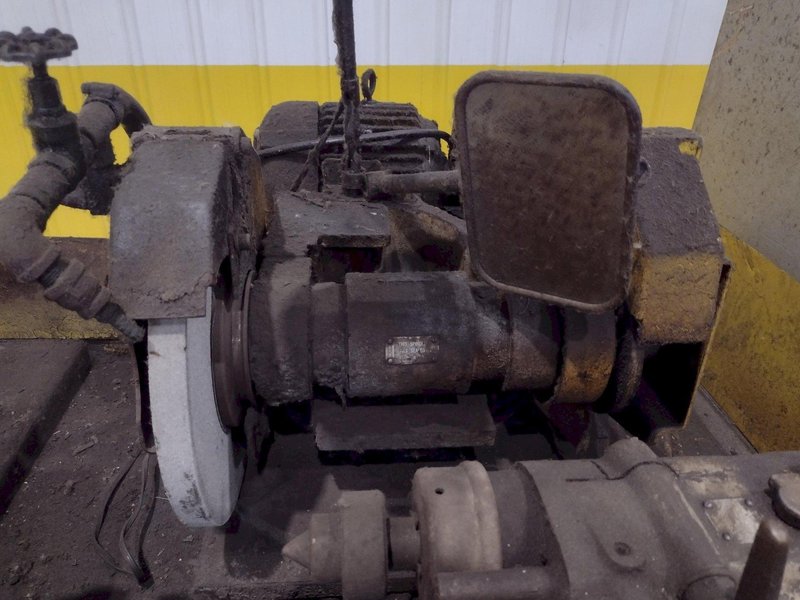

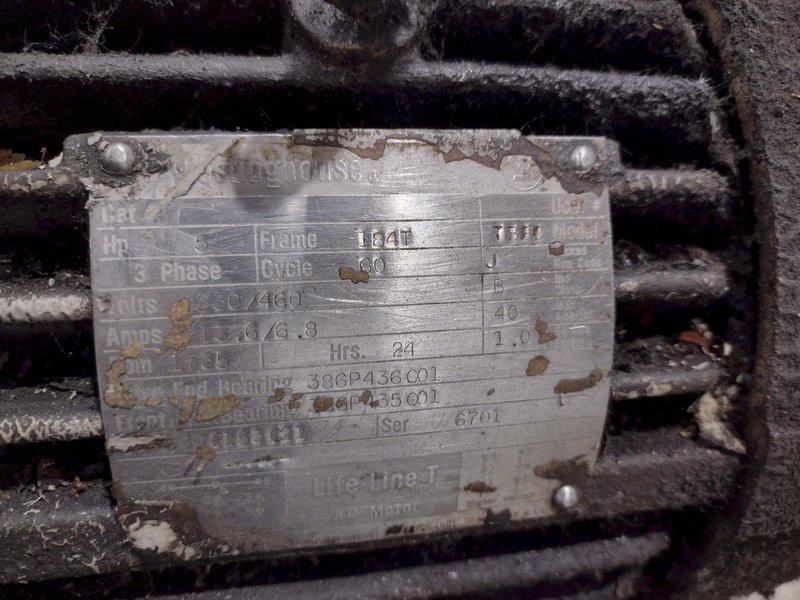

WHEELHEAD MOTOR ............................. 5 HP
WHEELHEAD SPINDLE SPEEDS (3) ................ 2100, 2400 & 2800 RPM
WHEEL SIZE .................................. 14" X 1-1/2" X 5"
WHEELHEAD SWIVELS LEFT & RIGHT OF CENTER .... 90 DEG.
WHEEL SPINDLE SWIVELS ....................... 90 DEG.

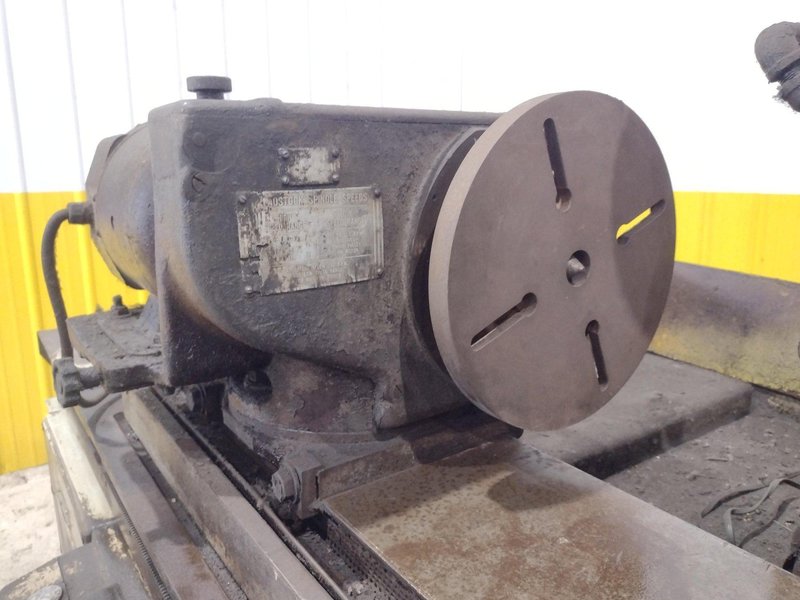

HEADSTOCK MOTOR ............................. 1/2 HP
HEADSTOCK SWIVELS ........................... 180 DEG.
INFINITELY VARIABLE SPINDLE SPEEDS .......... 25 TO 500 RPM
SPINDLE NOSE ................................ A2-6"
INFINITELY VARIABLE TABLE SPEED ............. 3" TO 150" IPM
TRAVEL PRE-REVOLUTION OF HANDWHEEL .......... 0.1"
DWELL @ TABLE REVERSAL ...................... 0 TO 2-1/2" SECONDS

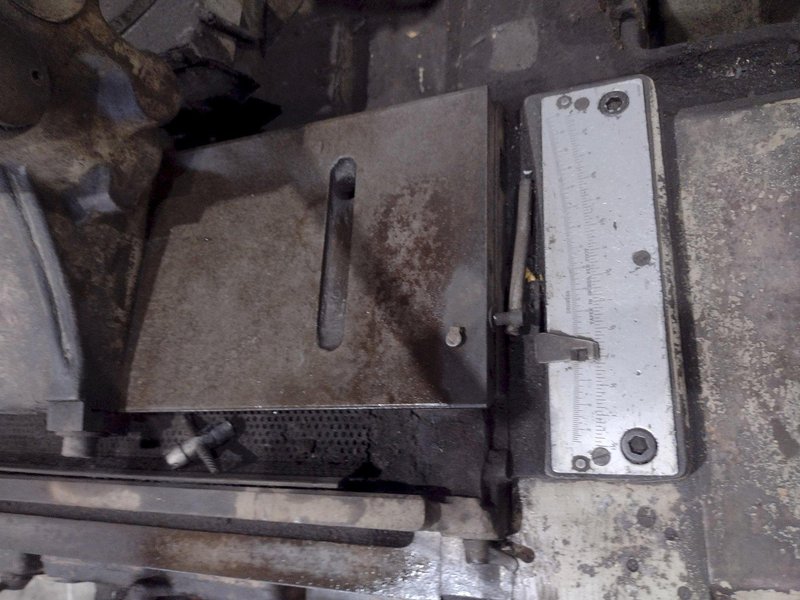

SWIVEL TABLE - TAPER PER FOOT ............... 5" BACK, 1-1/2" FORWARD
SCALES FOR ANGULAR SETTING 12 DEG. BACK, 3 DEG. FORWARD
AUTOMATIC CROSS FEED, INF. VARIABLE ......... 0.0001" - .003"
POSITIVE STOP SETTING ....................... 0.00002"
HYDRAULIC OPERATOR FEATURING: POWER TABLE TRAVERSE & AUTOMATIC INFEED
|
