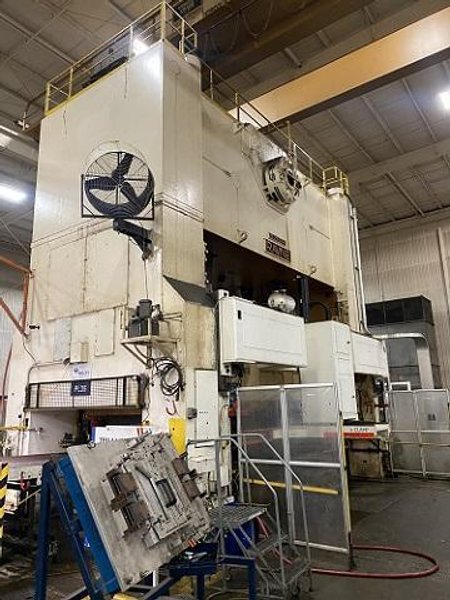

1250 TON RAVNE 2DE-1250-240-96 SSDC STAMPING PRESS LINE W/ WAYNE TRAIL TRANSFER

Brand
Model
#2DE-1250-240-96
Stock #
115416
Year
1990
Condition
Used
Location
Not specified

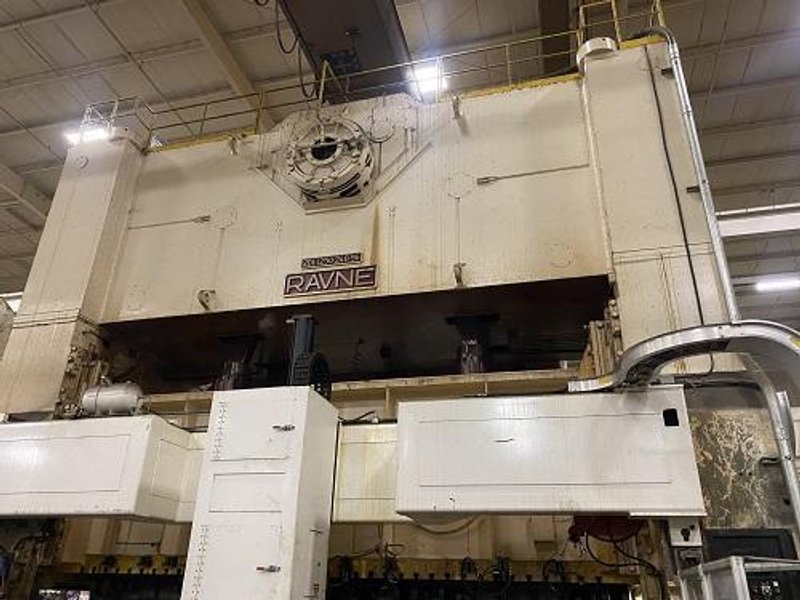

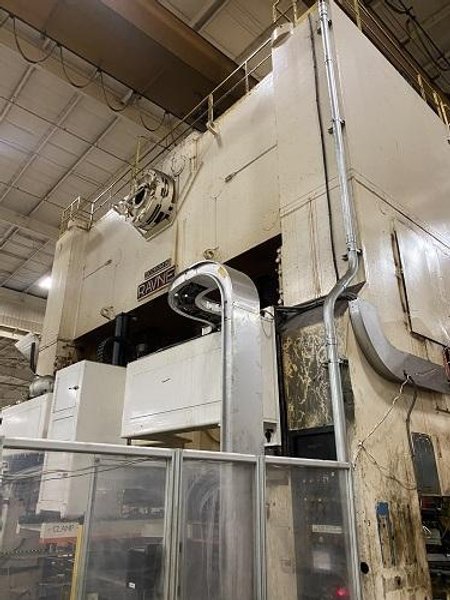

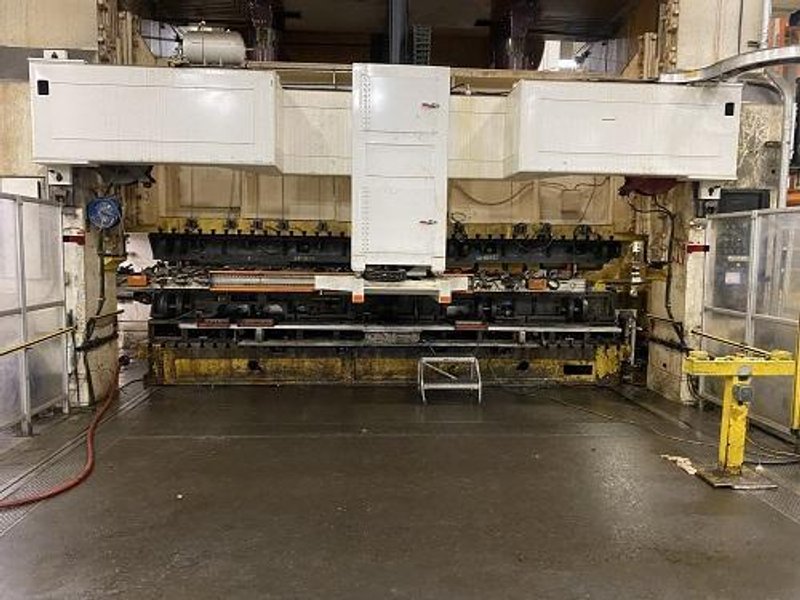

1250 TON RAVNE SSDC PRESS

MANUFACTURER - RAVNE
PRESS YEAR - 1990

MODEL - 2DE-1250-240-96
TYPE - 4-POINT SSDC
YEAR - 1990
BED - 240" x 96"
SHUTHEIGHT - 42" min / 54"max
SPM - 12-24
STROKE - 20"
ADJUSTMENT- 12"

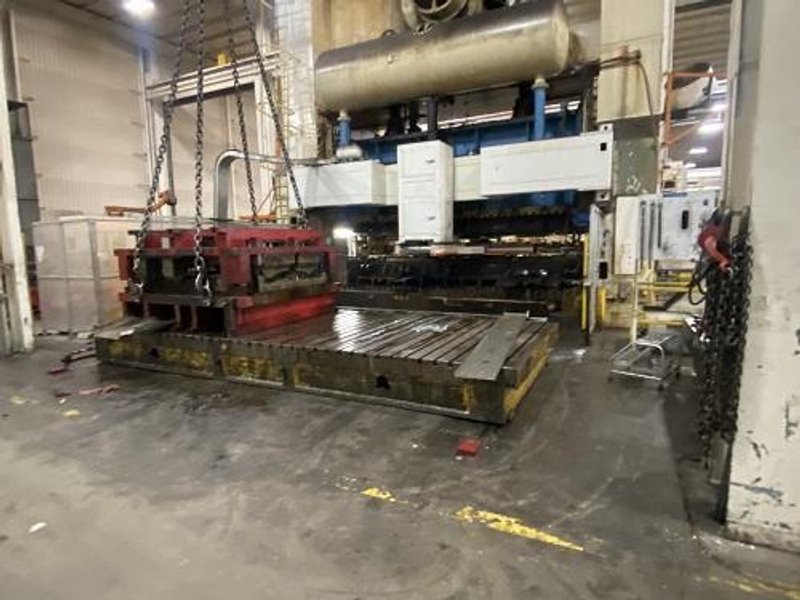

BOLSTERS - 2
LINE DIRECTION - RIGHT TO LEFT
WINDOWS - YES
STATUS - INSTALLED AND OPERATING

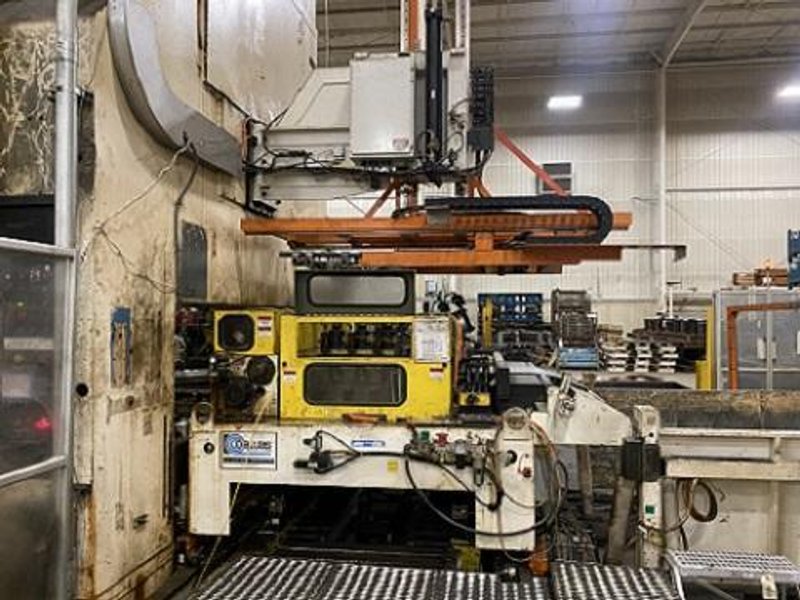

WAYNE TRAIL TRANSFER SYSTEM
YEAR - 2016
MODEL NUMBER - WTTBD-IIHD
TRANSFER X-AXIS FEED LENGTH (PITCH) - 0" - 48"
TRANSFER Y-AXIS FEED LENGTH (CLAMP) - 0" - 36"
TRANSFER Z-AXIS FEED LENGTH (LIFT) - 0" - 36"
TRANSFER SPEED (SPM) - 27 (BASED ON 25" PITCH, 9" CLAMP, 3" LIFT, 270 DEGREE TRANSFER ANGLE)

PRESS CAN BE FED BY DALLAS SERVO COIL FEED LINE OR WAYNE TRAIL ENTRY BLANK FEED SYSTEM:

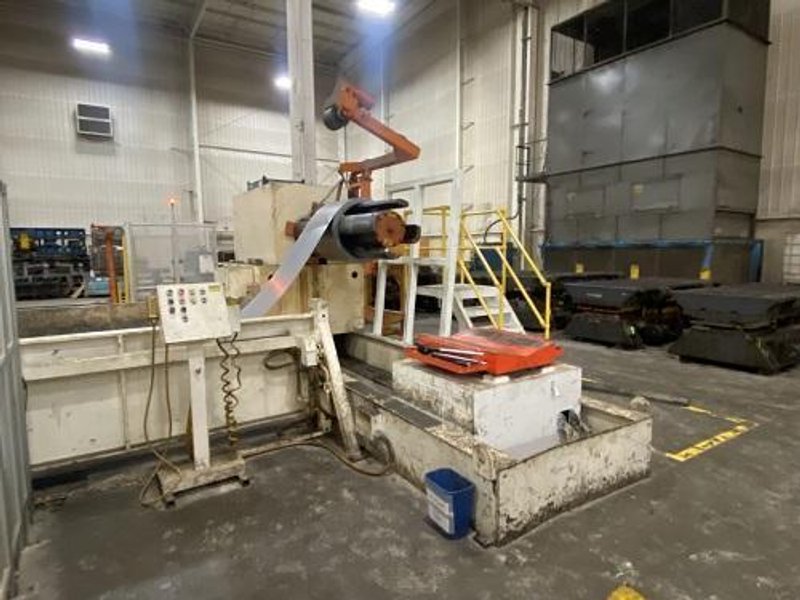

72" x 50,000 LBS DALLAS SERVO FEED LINE, INCLUDING:

DALLAS V-TYPE TRAVERSING COIL CAR

DALLAS DPR-50,000-72 MANDREL UNCOILER W/ HOLD DOWN ROLL
ID RANGE - 22" - 26"
OD - 72"
WIDTH - 72"
MAX COIL WEIGHT - 50,000#
S/N - 20559

DALLAS DRFHDS-672| PPTSV-4-7-72 SERVO FEEDER
S/N - 23023 & 23024
WIDTH - 72"
MAX THICKNESS - 0.080"

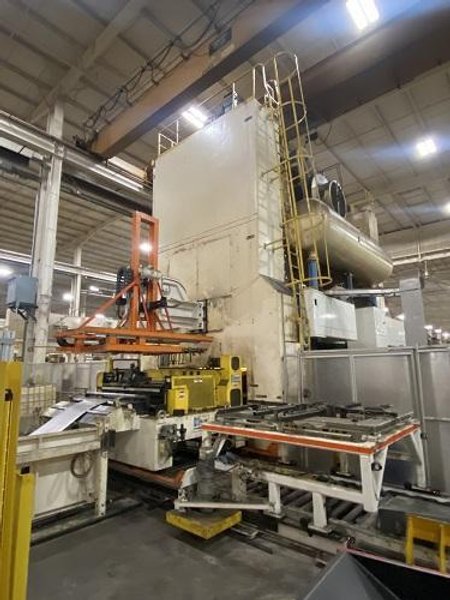

WAYNE TRAIL ENTRY BLANK STACKER W/ DESTACKER PICK & PLACE UNIT
DESTACKER X-AXIS FEED LENGTH (PITCH) - 0" - 82"
DESTACKER Z-AXIS FEED LENGTH (LIFT) - 0" - 16" (WORKING LIFT TRAVEL), 42"

(FEEDER CLEARANCE TRAVEL)
DESTACKER SPEED (SPM) - 20 (BASED ON 82" PITCH, 8" LIFT)
START AND FINISH POINTS OF DESTACKER MOTIONS (ALL AXIS) - FULLY PROGRAMMABLE
BLANK DIMENSION MAX - 24" - 60"
BLANK DIMENSION MIN - 3" - 24"
STACK HEIGHT - 18"
STACK WEIGHT - 6,500 LBS.

PRESS CONTROLS & ELECTRICS
OMNILINK II LCD OPERATOR TERMINAL

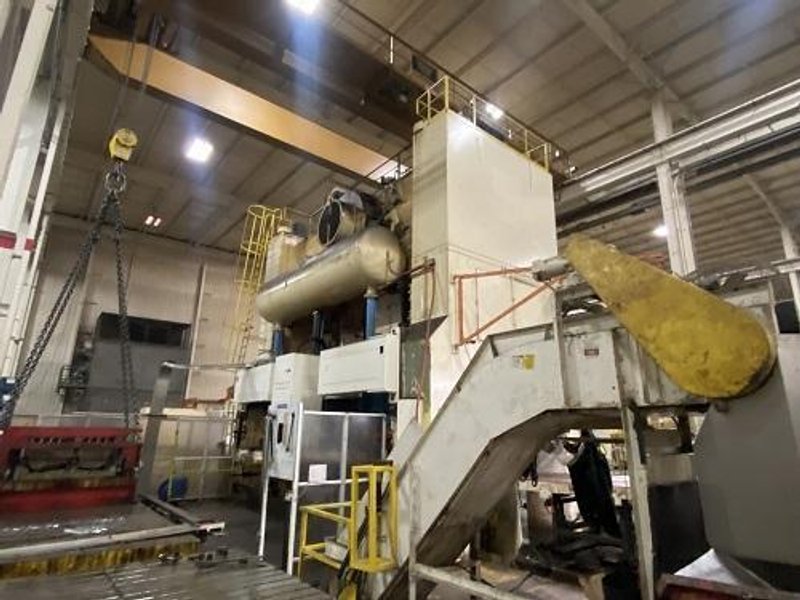

SCRAP CONVEYOR
