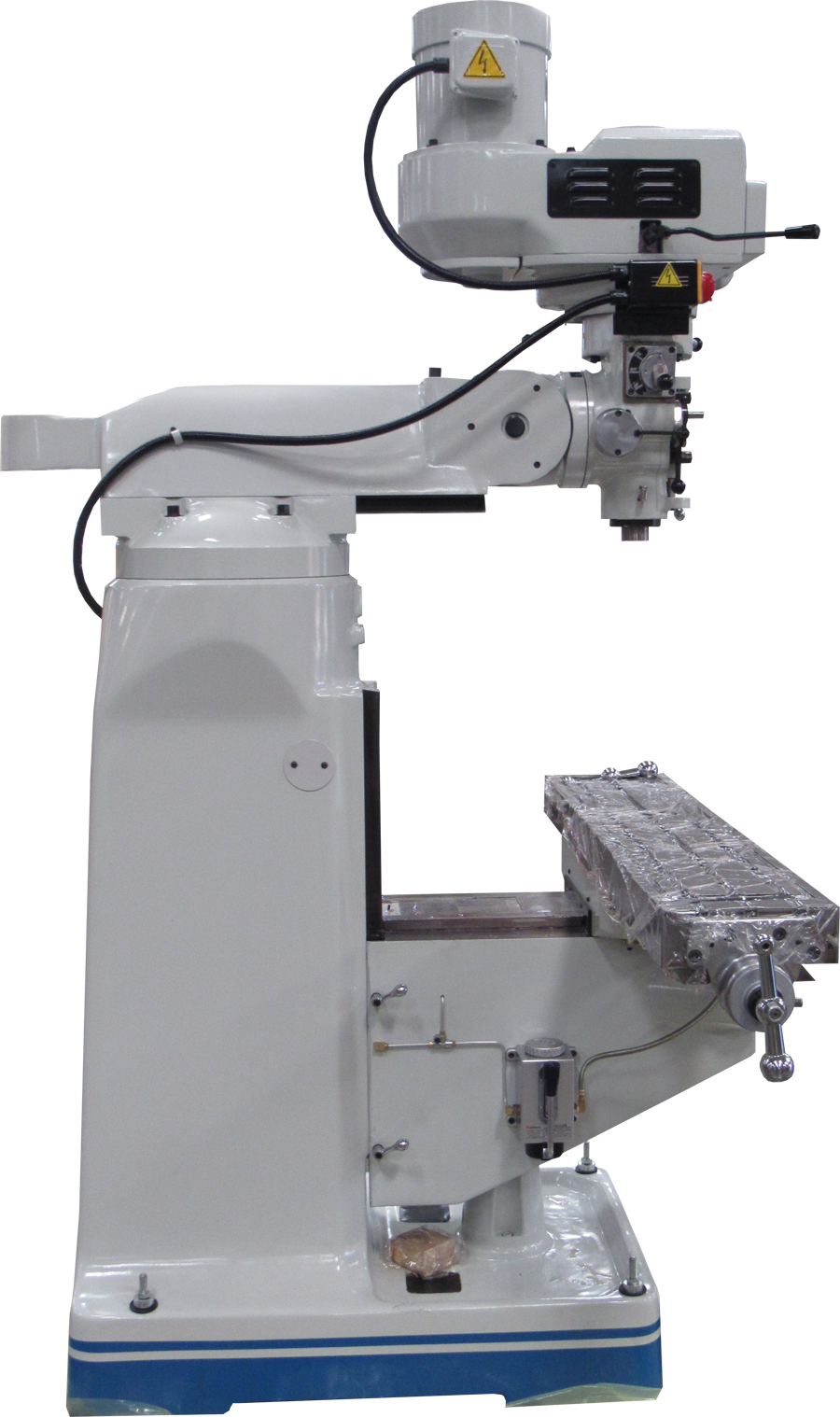

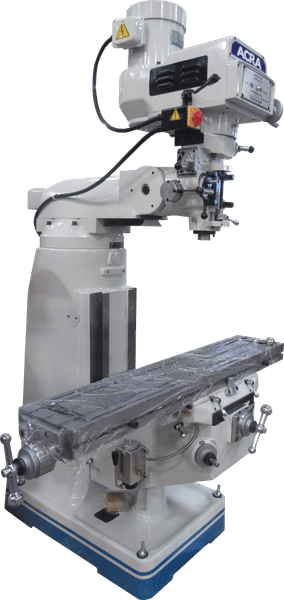

ACRA MODEL 2V VERTICAL VARIABLE SPEED MILLING MACHINE

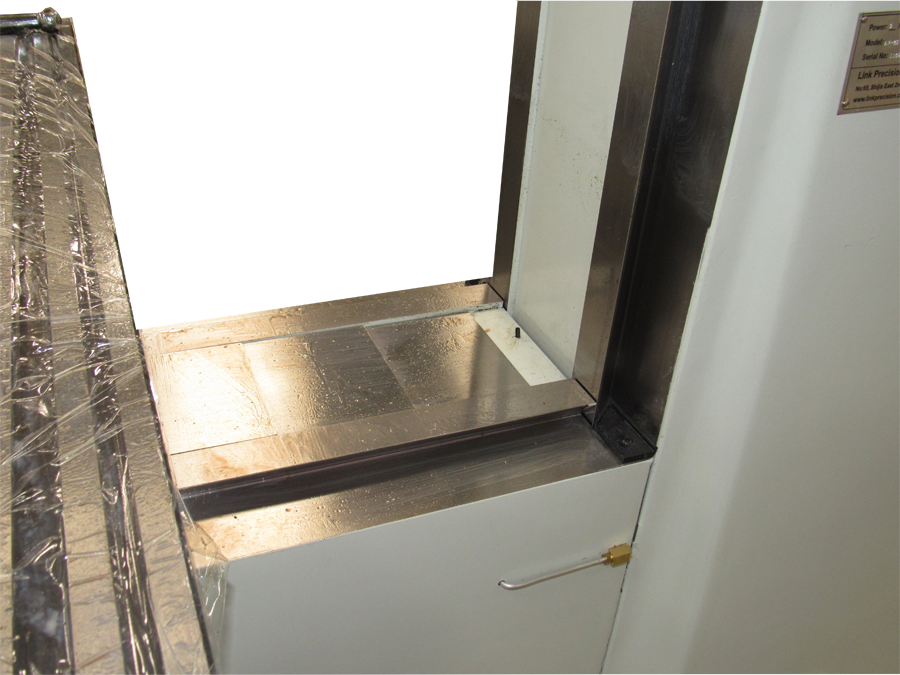

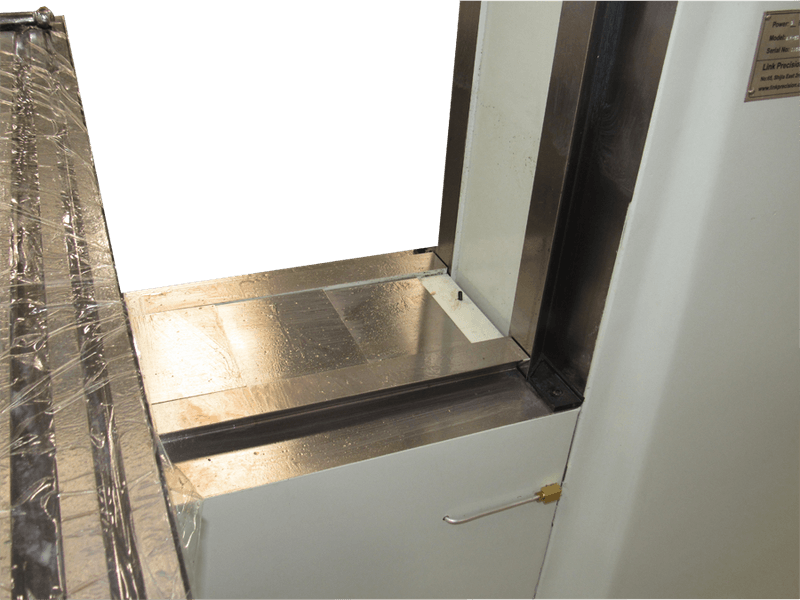

• Machine base, knee and table are made by MEEHANITE cast iron construction.
• Slideways are hardened and precision ground, and the X,Y axis coated with Turcite-B.

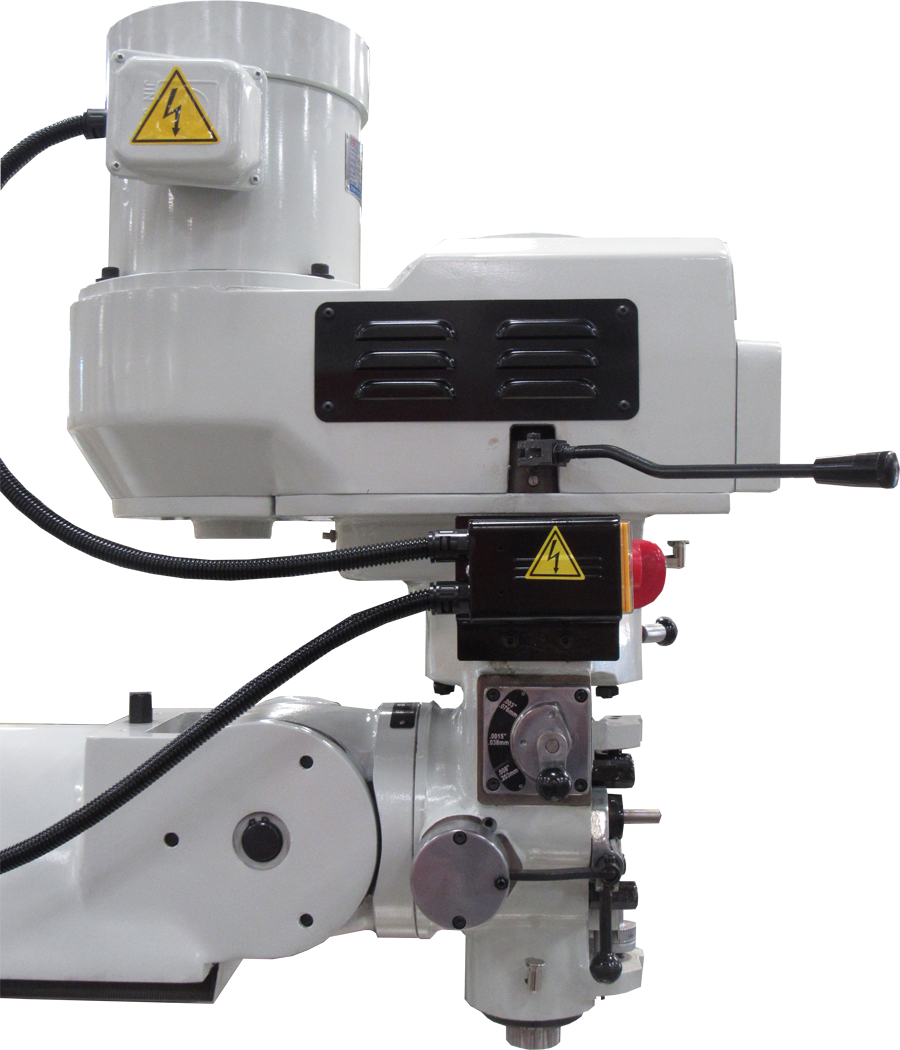

• Milling head can be tilted 90 degrees either right or left side.
• The X, Y, Z axis are dovetail way.
• The X, Y, Z axis are transmitted by precision feed lead screw with double nut.

Specifications:
Table Size:                                                    9” x 49”
Longitudinal Travel (X-Axis):                        30”
Cross Travel (Y-Axis):                                   12-1/2”
Knee Travel (Z-Axis):                                    16”
Overarm Travel:                                           16-1/4”
Number of T-Slots:                                      3
T-Slot Size and Centers:                              5/8”, 2-1/2”
Maximum Weight of Workpiece:                550 Lbs.
Drilling Capacities:
     Cast Iron:                                                ¾”
     Steel:                                                      5/8”
     Face Milling:                                           3”
     End Milling:                                            ¾”
Spindle Taper:                                             R8 or NT-30
Diameter of Quill:                                       3-3/8”
Collet Capacity:                                           1/8″ ~ 5/8″
Number of Speeds:                                     Variable
Spindle Speeds (RPM):                                60-4,200
Spindle Feeds:                                             .0015/.0003/.0006 inch/rev.
Spindle Travel:                                             5”
Spindle to Table:                                          2-3/4” ~ 17-1/2”
Spindle to Column:                                      5” ~ 17-3/8”
Horsepower:                                                2 HP
Voltage:                                                       230V or 460V AC only
Weight                                                        2300 lbs
Standard Equipment:
• One-piece draw bar for Spindle
• Precision lead screws on X, Y axis
• Front & back dust cover
• Turcite-B on X/Y axis
• One-shot Lubrication System
• Safety handles on X/Y/Z axis
• Work lamp
• Hand tools & box
• Manual & Parts list
