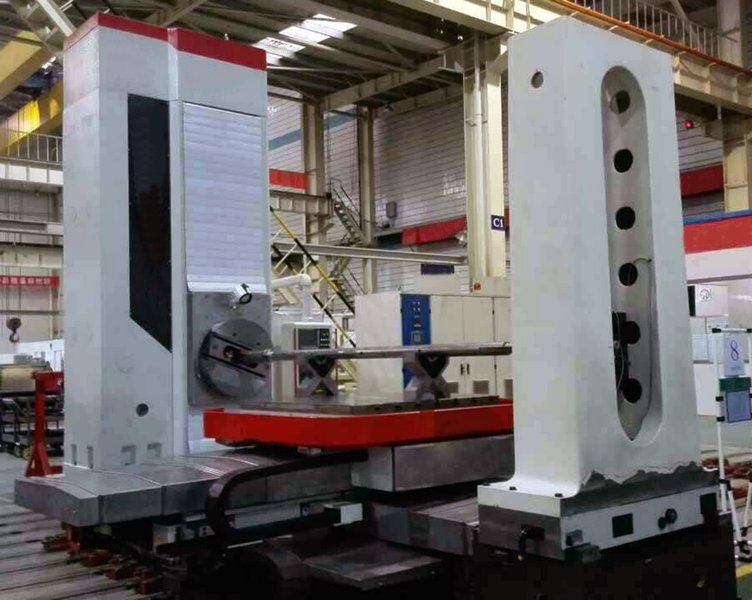

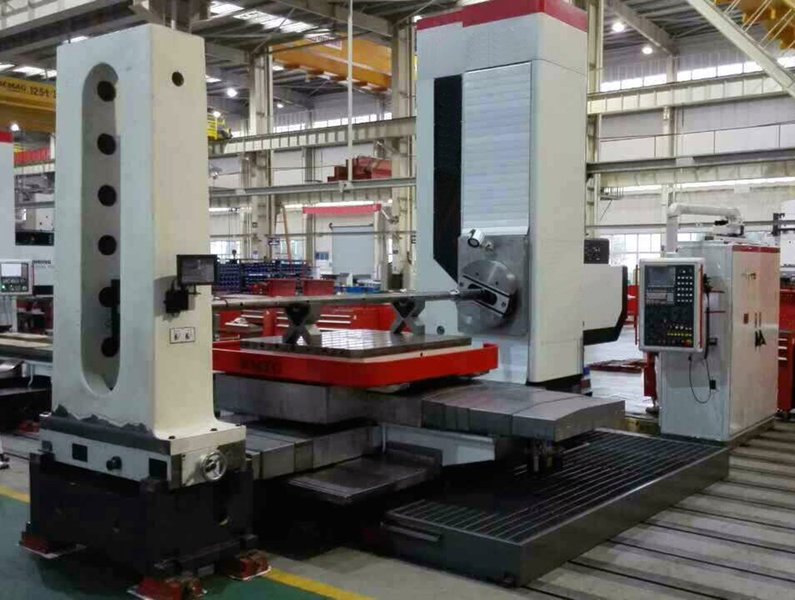

SPINDLE DIAMETER: 4.33"

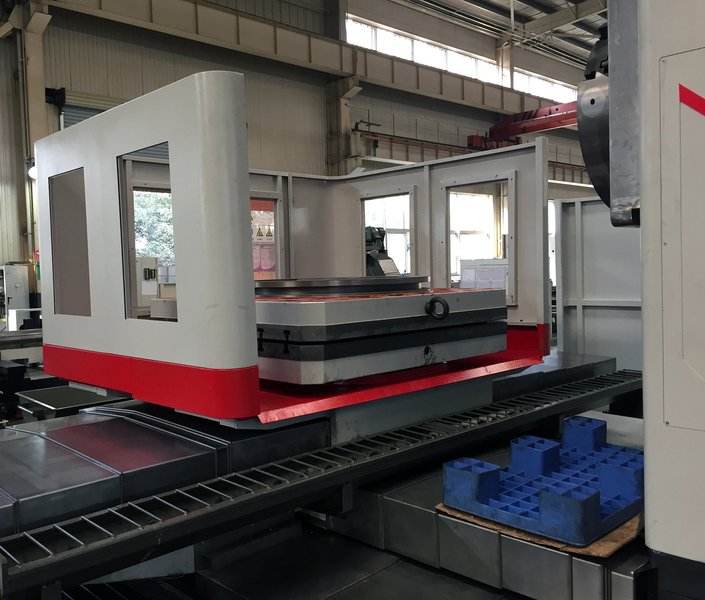

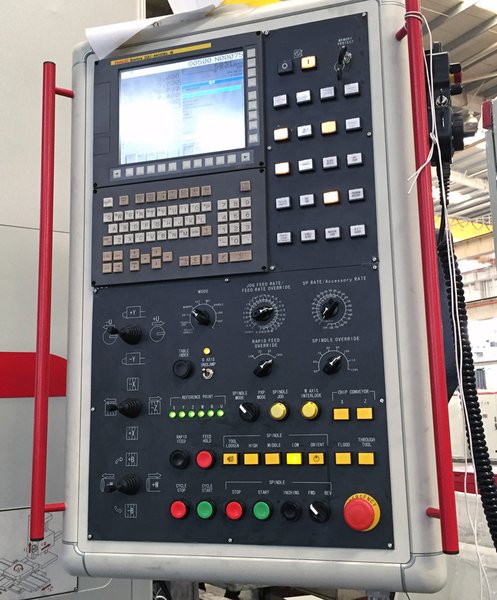

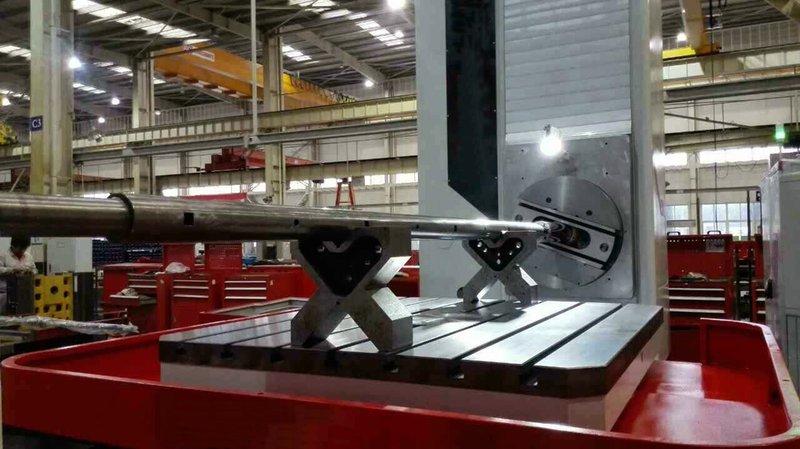

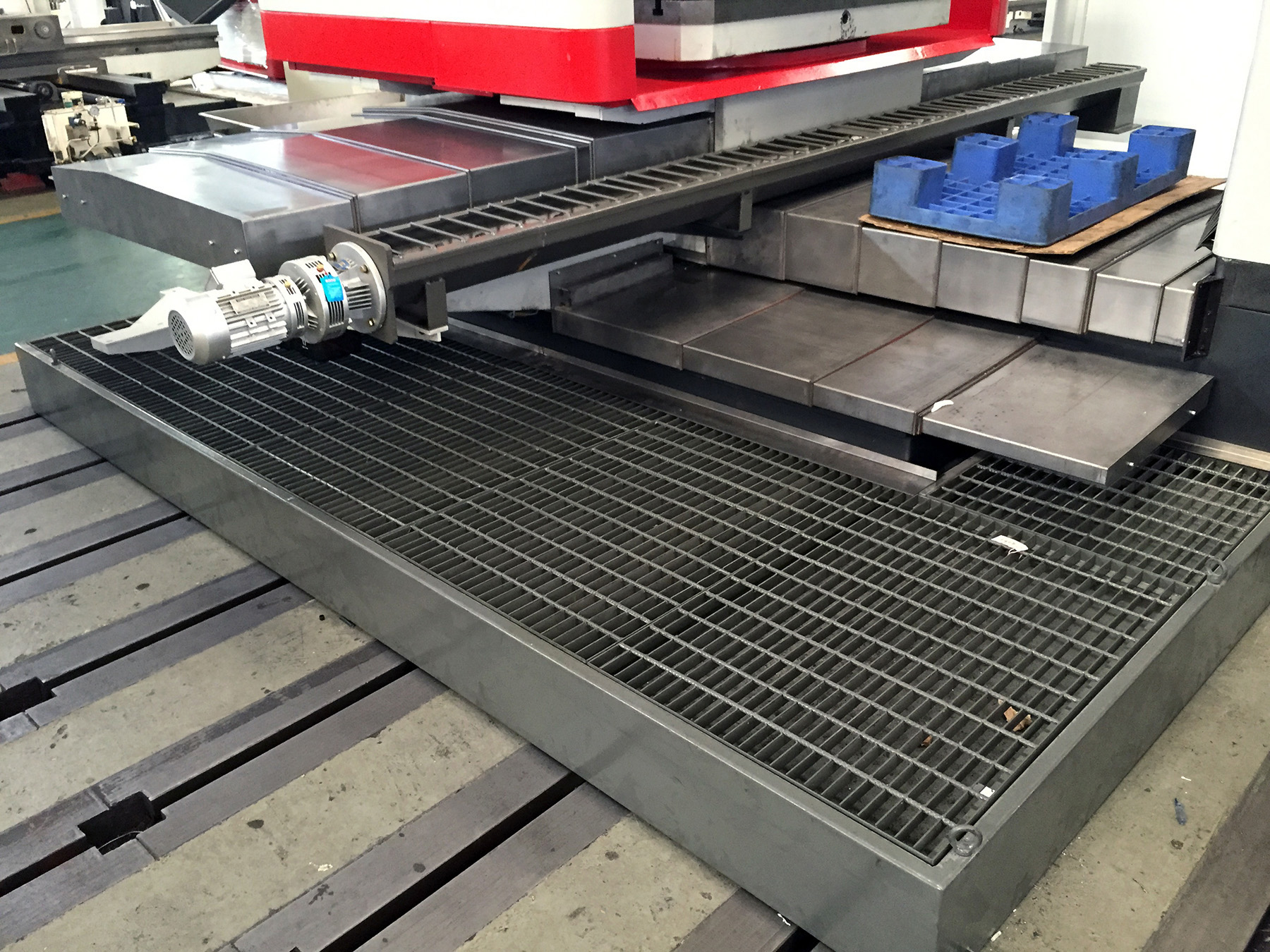

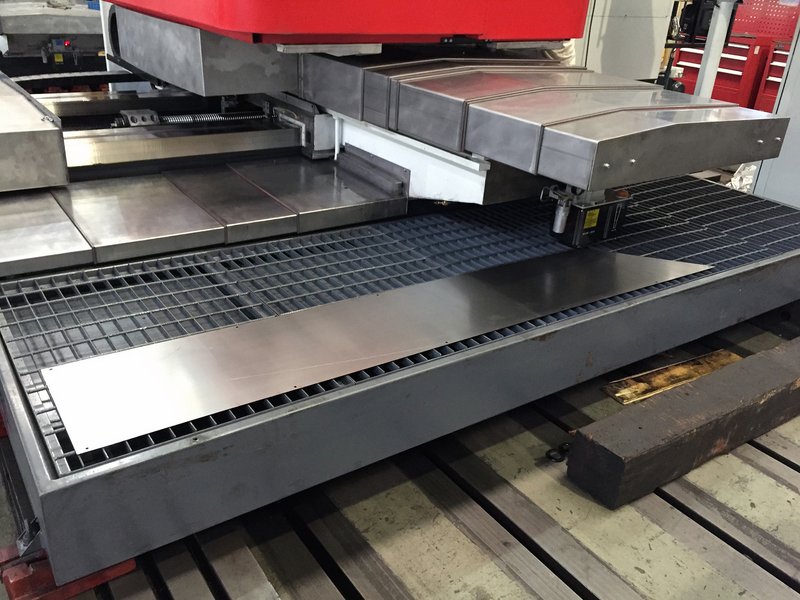

SPINDLE TAPER: ISO 50 SPINDLE SPEEDS: 10 - 1100 RPM SPINDLE MOTOR: 20 HP MAXIMUM SPINDLE TORQUE: 1069 FT.-LBS. FACING HEAD DIAMETER: 25.59" FACING HEAD SPEEDS: 7 - 165 RPM MAXIMUM FACING HEAD TORQUE: 1604 FT.-LBS. MAXIMUM FACING HEAD BORING DIAMETER: 25.59" TABLE SIZE: 49.2" X 55.1" MAXIMUM TABLE LOAD CAPACITY: 11,000 LBS. TABLE CROSS TRAVEL (X): 70.8" TABLE LONGITUDINAL TRAVEL (Z): 63" HEADSTOCK VERTICAL TRAVEL (Y): 55.1" SPINDLE AXIAL TRAVEL (W): 23.6" FACING HEAD SLIDE TRAVEL (U): 7.8" ROTARY TABLE (B): 360 DEGREES MAXIMUM TABLE ROTATION SPEED: 1.3 RPM FEEDS (X, Y, Z, W): 0.098 - 78.74 IPM FEEDS (U): 0.039 - 19.68 IPM RAPIDS (X, Y, Z): 197 IPM RAPIDS (W): 118 IPM RAPIDS (U): 19 IPM POSITIONING ACCURACY (X, Y, Z): 0.0098" POSITIONING ACCURACY (B): 10 ARC SEC REPEATABILITY (X, Y, Z): 0.00059" REPEATABILITY (B): 6 ARC SEC OAD (LXWXH): 216.5" X 161.4" X 157.5" WEIGHT (APPROXIMATE): 41,800 LBS. EQUIPPED WITH: FANUC 32i CNC CONTROL WITH MANUAL OPERATION PANEL FOR SPINDLE SPEEDS, INDIVIDUAL AXIS RAPID AND FEED RATE CONTROLS COOLANT AND CHIP CONTROL PACKAGE WITH TABLE GUARD FANUC ALPHA SERIES SERVO MOTORS ON X, Y, Z AND W AXES CLOSED LOOP LINEAR SCALES ON X, Y, AND Z AXES BUILT-IN ENCODER MOTOR ON W AXIS ANGLE ENCODER ON B AXIS BUILT-IN FACING HEAD BUILT-IN ROTARY TABLE OUTBOARD SUPPORT BORING BAR *Available upon request: Detailed proposal with construction characteristics, additional detailed photos, options list and more. **Machinery is out of stock with 6 month delivery/ |
